Présentation :

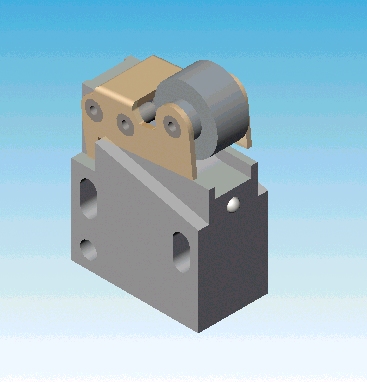

L'objectif de cette séance est sur SolidWorks de réaliser un document technique de présentation d'un Mini-Capteur pneumatique. la présentation à réaliser sera sous forme de dessin éclaté du Mini - Capteur associé avec une nomenclature.

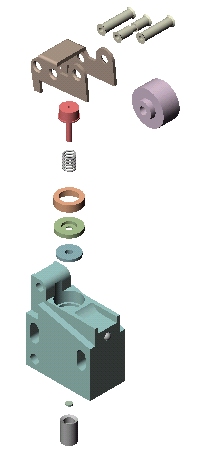

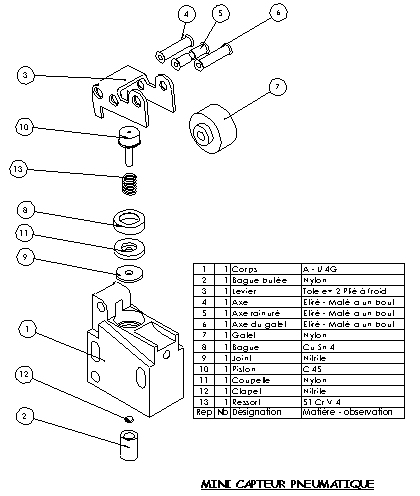

| Éclaté | Mise en Plan de l'éclaté |
|
 |
Travail Demandé : Avant de commencer télécharger (pièces nécessaires pour les travaux suivants)
|
ETAPE 1 : Terminer le Levier |
|
ETAPE 2 : Assemblage du Minicapteur |
|
ETAPE 3 : Réalisation de l'éclaté |
|
ETAPE 4 : Mise en Plan de l'éclaté |
 |
ETAPE 5 : Numérotation et Nomenclature |
