MINI - CAPTEUR PNEUMATIQUE
|
|
Objectif : Réalisation de l'éclaté du Mécanisme
Dans le menu: Insertion/vue eclatee
Une fenêtre d'option apparait
On vous demande :
Composants à éclater , on peut ici sélectionner un ou plusieurs composants, directement sur l'assemblage.
Nous sélectionnerons les composants suivants : Axe; Axe rainuré; Axe du galet; Levier; Galet
|
On doit obtenir une fenêtre identique à celle-ci :
|

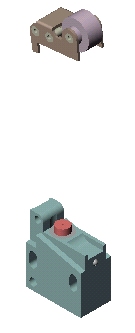

L'étape d'éclatement apparait alors. Si le résultat n'est pas satisfaisant, on peut modifier les paramètres et cliquer à nouveau sur appliquer. Après la première étape, on obtient le résultat suivant :
|
Valider l'étape en cliquant sur Appliquer et terminer.
Etape 2
| Saisir les paramètres suivants :
Direction suivant laquelle éclater : Z Pièces à éclater : Axe; Axe rainuré; Axe du galet Distance : 30 mm
|

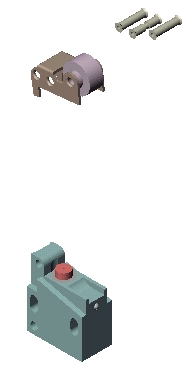

Résultat à obtenir :
|
Valider l'étape en cliquant sur Appliquer et terminer.
Etape 3
| Saisir les paramètres suivants :
Direction suivant laquelle éclater : X Pièces à éclater : Galet Distance : 25 mm
|

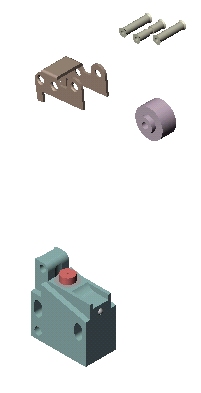

Résultat à obtenir :
|
Valider l'étape en cliquant sur Appliquer et terminer.
