ETAPE 3 : Réalisation de l'éclaté suite
MINI - CAPTEUR PNEUMATIQUE
|
ETAPE 3 : Réalisation de l'éclaté suite |
Etape 4

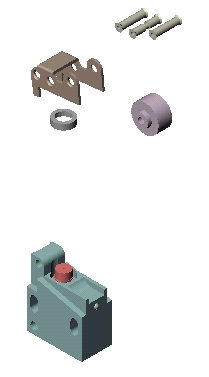

| Saisir les paramètres suivants :
Direction suivant laquelle éclater : Z Pièces à éclater : Bague Distance : 50 mm
|
Résultat à obtenir :
|
Valider l'étape en cliquant sur Appliquer et terminer.
Etape 5

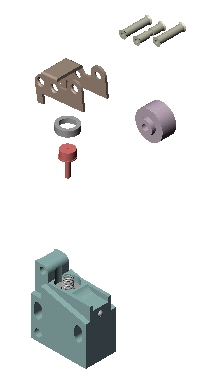

| Saisir les paramètres suivants :
Direction suivant laquelle éclater : Z Pièces à éclater : Piston Distance: 40 mm
|
Résultat à obtenir :
|
Valider l'étape en cliquant sur Appliquer et terminer.
Etape 6

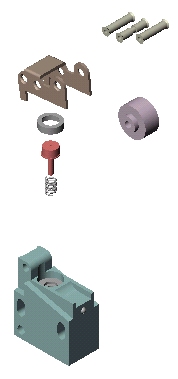

| Saisir les paramètres suivants :
Direction suivant laquelle éclater : Z Pièces à éclater : Ressort Distance : 30 mm
|
Résultat à obtenir :
|
Valider l'étape en cliquant sur Appliquer et terminer.
Etape 7

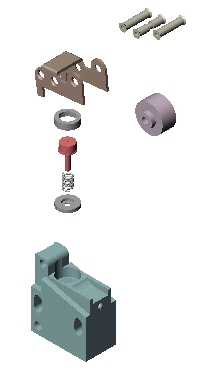

| Saisir les paramètres suivants :
Direction suivant laquelle éclater : Z Pièces à éclater : Coupelle Distance: 25 mm
|
Résultat à obtenir :
|
Valider l'étape en cliquant sur Appliquer et terminer.
Etape 8

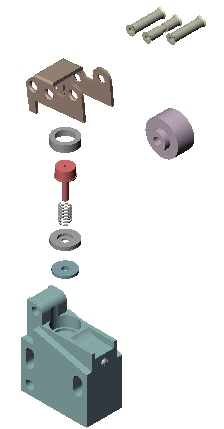

| Saisir les paramètres suivants :
Direction suivant laquelle éclater : Z Pièces à éclater : Joint Distance : 18 mm
|
Résultat à obtenir :
|
Valider l'étape en cliquant sur Appliquer et terminer.
Etape 9

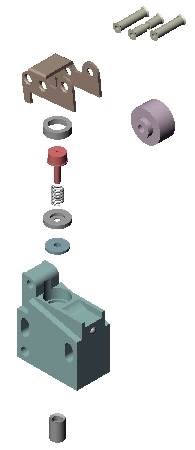

| Saisir les paramètres suivants :
Direction suivant laquelle éclater : Z Pièces à éclater : Bague butée La pièce n'apparaissant pas ici, on peut venir la sélectionner directement dans l'arbre Feature Manager en cliquant sur son nom
Distance: 28 mm Inverser la direction
|
Résultat à obtenir :
|
Valider l'étape en cliquant sur Appliquer et terminer.

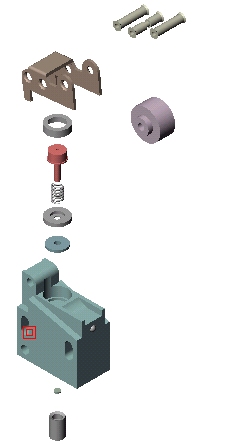

Etape 10
| Saisir les paramètres suivants :
Direction suivant laquelle éclater : Z Pièces à éclater : Clapet Distance : 20 mm
|
Résultat à obtenir :
|
Valider l'étape en cliquant sur Appliquer et terminer.
